EQUIPMENTCeramic Roll Equipment

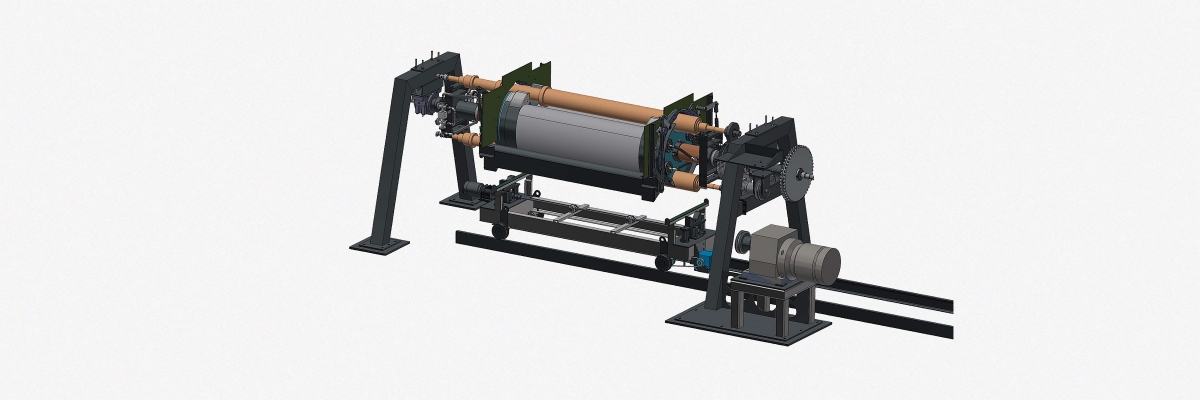

Carousel Roll Changing System

제품 이미지

HEARTH ROLL의 교체 및 FURNACE의 열기 손실을 방지하기 위한 SYSTEM. 2개 또는 4개의 HEARTH ROLL을 동심원 상에 배열 설치 하기 위한 SYSTEM

+82 [54] 762-8252 roll@krst.co.kr

제품특징

  • STS APL에 사용중인 Carousel Roll Changing System
  • 기존 Ceramic Hearth Roll 교환 및 운정 방식을 획기적으로 개선한 장치
  • 벨기에 Drever와의 기술제휴를 통하여 독자적 모델 생산 중
  • Carousel Drum, Frame, Sealing Device, Roll Changing Car 등으로 구성

기대효과

  1. 효율성: Strip의 정지없이 Hearth Roll 교체가 가능하므로 생산 효율성 극대화
  2. Sealing 효과 개선: Carousel Drum 자체의 Furnace Sealing 효과로 Furnace 열효율성 증대
  3. 편의성: Hearth Roll 교환에 획기적인 시간 단축 및 노력 절감 가능
  4. 경제성: 대기중인 Ceramic Hearth Roll이 Roll 외부에 장착되므로 Hearth Roll 자체의 수명 증대

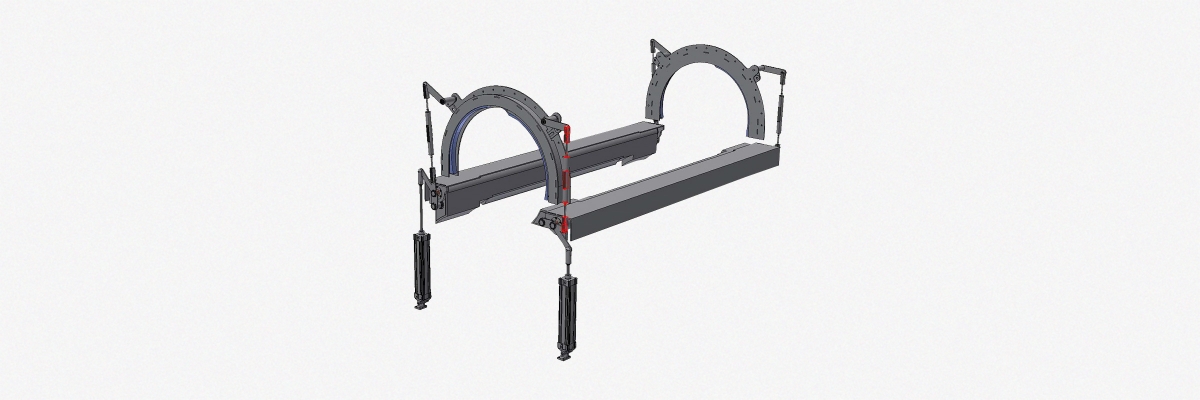

New Type Sealing Device

제품 이미지

Carousel Drum과 Furnace 벽체 사이에 발생 되는 열을 효과적으로 차단하여 고온으로 인한 안전사고 방지, 구조물 변형 및 훼손, 에너지 손실 발생을 막아주는 장치.

+82 [54] 762-8252 roll@krst.co.kr

기대효과

품질향상

  • Roll 표면 품질, STS 표면 품질 확보
  • Sealing 성능 향상으로 Furnace 내부의 노황 안정성 증대, Roll 수명 증대됨이 판명됨
  • Furnace 내부 노황 안정화로 분진, Scale의 날림 현상 최소화
  • Ceramic Hearth Roll 표면에 분진 및 Scale이 점착되는 Build-up 최소화
  • Ceramic Hearth Roll 수명 증가, Strip 표면 품질 향상

수명증대/원가절감

  • Carousel Drum/Roll : 완벽한 Sealing으로 인하여 Carousel Drum 및 하단부 대기 Roll에 가해지는 열기를 차단
    Carousel Drum 및 Hearth Roll 수명 증가
  • Sealing Device: 기존 Type의 Sealing Device의 훼손 및 변형으로 사용 수명이 짧았으나,
    Type 변경으로 Frame 장기간 사용 가능, 내화물은 재코팅하여 사용하여 Sealing Device 수명 자체의 혁신적 증대
  • 벽체 및 구조물: 주변 벽체 및 내화물, 구조물 등의 열변형 및 훼손 방지
  • 에너지 절감: Furnace 외부로 나오는 열기를 차단하여 Furnace 열효율 증대, 에너지 비용 감소

안전사고 방지

  • Ceramic Roll: Roll 교체 및 작업시 외부로 나오는 열기가 차단되어 쾌적한 사업장 구현, 화상등의 안전사고 방지

특장점

Sealing Device 사용 전 후 효과

APF 개선 전 (Temp. Measurement)

기존 Sealing Device 작동불가하며 단열재 소손(燒損)된 상태로써 Sealing 기능 상실 임시 방안으로 Ceramic Blanket으로 Sealing 처리

  • 고온으로 인한 안전사고 위험
  • 에너지 손실 발생

APF 개선 후 (Temp. Measurement)

개선된 Type의 Sealing Device는 하단의 사진에서 보여지는 것과 같이 Carousel Drum과 Furnace 벽체 사이의 열을 완벽히 차단함

  • 고온으로 인한 안전사고 위험 제거
  • 에너지 손실 최소화
