ROLLCeramic Roll Series

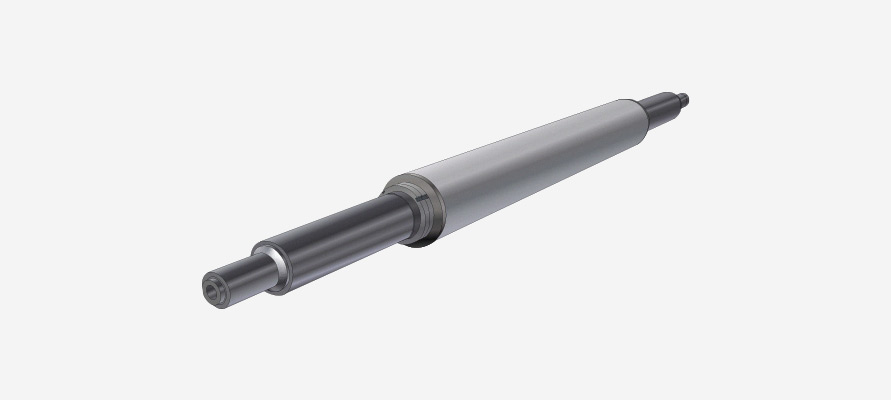

Ceramic Disk Roll
Ceramic Disk Roll은 Ceramic Disk를 Steel Shaft에 적층하여 만든 Roll로서 Ceramic Disk는 엄격한 전처리 공정을 거친 비석면 무기
섬유 및 고온용 Filler들을 주원료로 합니다. 고온가열로 및 열처리로에서 반입, 이송, 성형 등 다양한 용도로 사용되는 고온용 Hearth Roll입니다.
제품특징
- 전 제품 Non-Asbestos(비석면) 재질
- 주원료들의 엄격한 전처리 공정으로 Strip 표면에 이물압입으로 인한 Dent를 발생시키지 않음
- 고객사 분들의 요구에 맞추어 사용환경에 맞는 최적 경도의 구현 가능
- 선수축율이 작아, 장기간 변형없이 안정적인 사용 가능
- 높은 단열성으로 에너지 손실 최소화
- 세라믹 소재 자체 생산으로 품질 Control 및 안정적인 수급 가능
Ceramic Disk Type
| Model | 용도 | 특징 | 형태 |
|---|---|---|---|
| M Type | STS HAPL, CAPL | Standard Type | Disk |
| C Type | STS CAPL 박판용 | 내 Dent성 강화 | Disk |
| A Type | STS HAPL, CAPL (1200°C 이상 초고온) |
내열성 강화, No Crack | Cassette |
| G Type | STS HAPL, CAPL | 친환경 Ceramic Disk (Bio Soluble Fiber 사용) |
Cassette |
적용 Line
- Stainless Steel 열처리로 APL (Annealing & Pickling Line)
- 탄소강, 전기강판, 비철금속 열처리로 (ACL, DNL, CAL)
- 유리 열처리로 (성형 Line, Annealing Lehr)
제조과정
제품구조
- Ceramic Disk: 각각의 Disk로 압착, Roll 표면이 소재와 접촉하여 사용
- Shaft: Water Cooling Type
- Flange: Shaft에 Ceramic Disk를 압축 후 고정시킴
Ceramic Sleeve Roll
Fused Silica, Alumina, Zirconium 등의 Ceramic Sleeve를 이용한 Hearth Roll로서 Ceramic 재질의 Sleeve와 Metal 재질의 Shaft, Flange와의
상이한 열팽창계수를 보상시켜 고온에서 장시간 안정적인 사용이 가능하도록 특수 설계된 고온용 Hearth Roll
제품특징
- Anti-Dent
- Anti-Shaft Sagging (샤프트 처짐 방지)
- 높은 열 저항과 높은 내마모성
- 스틸 샤프트와 세라믹 슬리브의 완벽한 조합을 위한 특수 롤 디자인
적용사례
- Silicon Steel Furnace (ACL, DNL)
- Hot Stamping Line for Automotive Steel
- Glass Making Furnace
GRAPHITE SLEEVE ROLL
Graphite Sleeve Roll은 Carbon 소재를 가공하여 Sleeve를 제작, 조립한 Roll입니다
Carbon 특유의 강한 열저항성, 높은 화학 안정성, 고윤활성, 낮은 열팽창율 등의 특성을 활용하여 고온 환경에서 사용하는 Roll로 다양하게 사용됩니다.
제품특징
- 최고의 순도로 생산 될 수 있다.
- 용해된 금속으로 부터의 낮은 표면 젖음(surface wetting)
- 높은 열적, 화학적 저항
- 열 변화에 대한 월등한 저항
- 마찰성과 윤활성이 좋고 열 전도율이 높다.
- 온도 상승에 따른 강도의 증가
- 기계적 가공이 쉽다.
적용 Line
- Silicon Steel Furnace(ACL, DNL)
- STS BAL
- 무산화 Furnace Hearth Roll
제품 상세 다운로드
