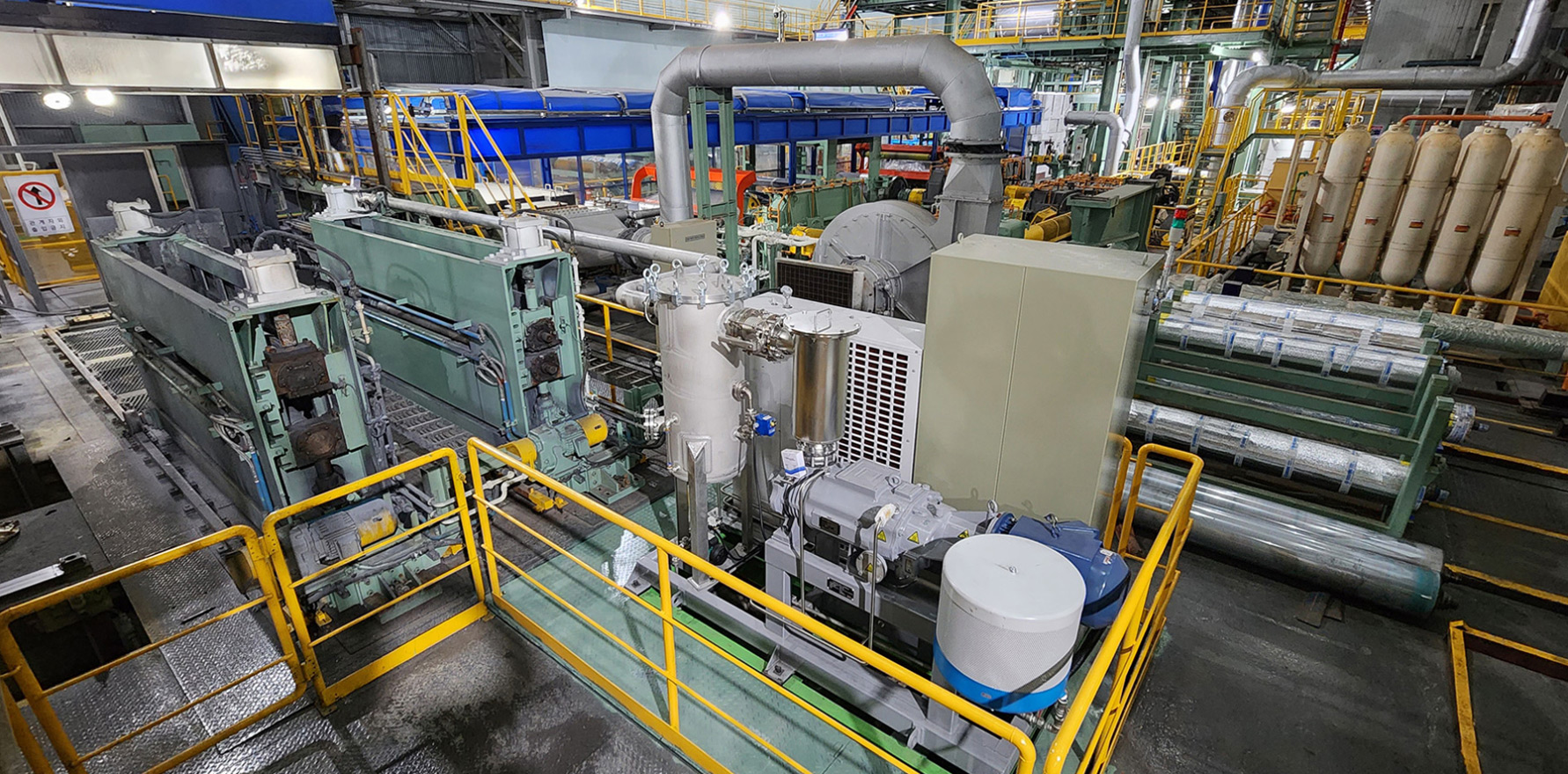

Vaccum Roll Equipment
Vaccum Roll Equipment for Coil

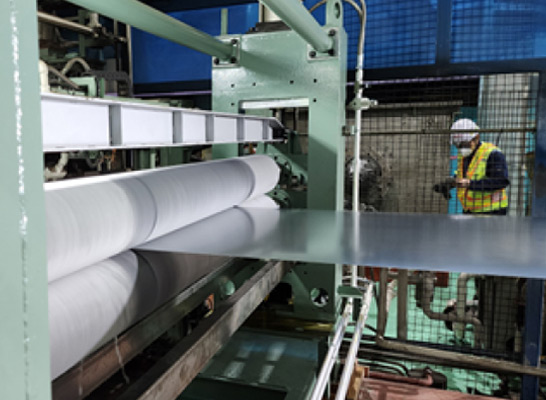

中空構造のシャフトに特殊な超極細繊維不織布素材を圧着して製造されたロールであり、KVS真空システムに接続して使用され、板素材表面の微細な残留液体を完全に除去するために設計された特殊ロールです。
製品の構成
-
[ Main ]

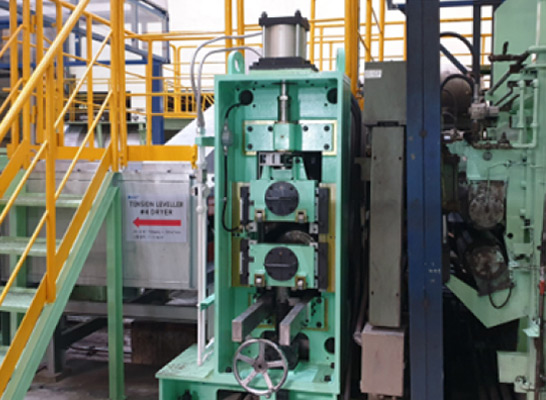

- Vacuum Roll 1 set (Upper/Lower Roll)

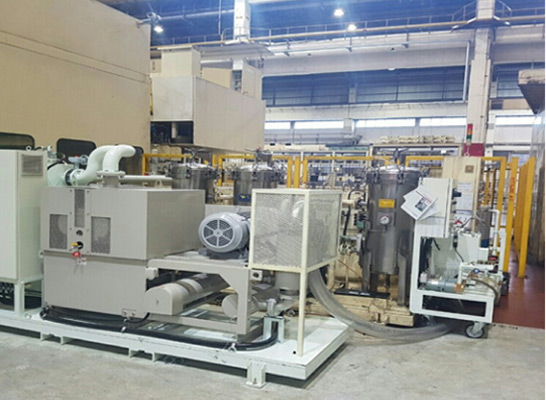

- Roll Frame

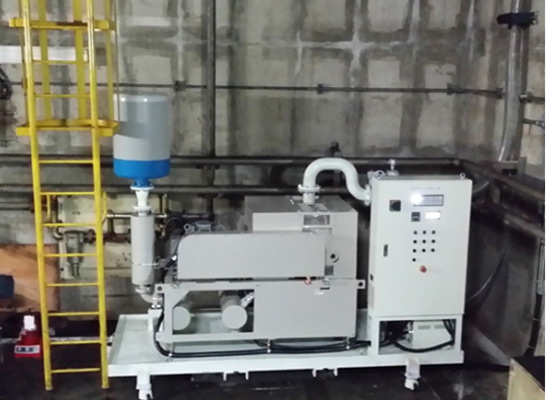

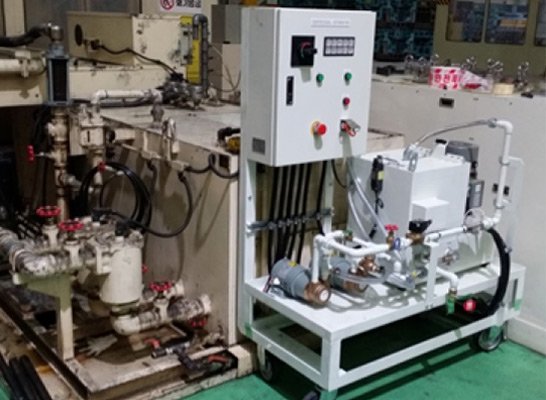

- Vacuum Pump
-
[ Auxiliary ]
- Separate Tank
- Cooling System
- Filter

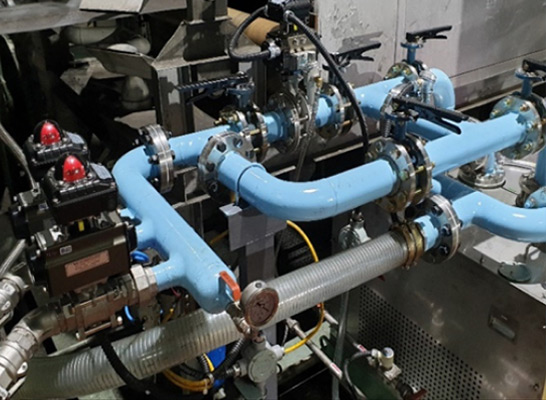

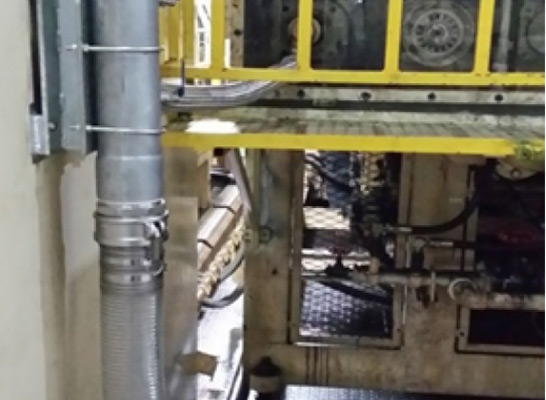

- Drain Pump & Piping
- [ Control System ]
適用ライン

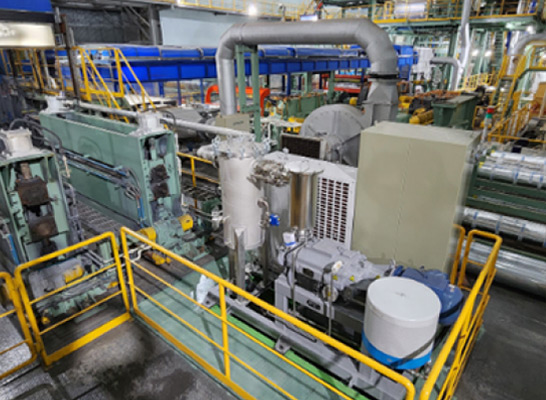

- 鉄鋼／非鉄金属などの連続ストリップ生産ライン
- Film/ Resin production field
- PCB, FPC / Precision material field
- Textile / Non-Woven Fiber material field
供給実績
- POSCO および関連会社
- 現代製鉄 および関連会社
- 東国産業、三友スチールなど冷間圧延ユーザー
- 東国 CM、セア CM、DCM などカラー鋼板生産ユーザー
- 豊山、蔚山アルミニウムなど非鉄金属生産ユーザー
- LG 化学
- 二次電池セパレーター生産ユーザー
- 各種薄板および Precision material 生産ユーザー
- Total 50 箇所以上の納入実績

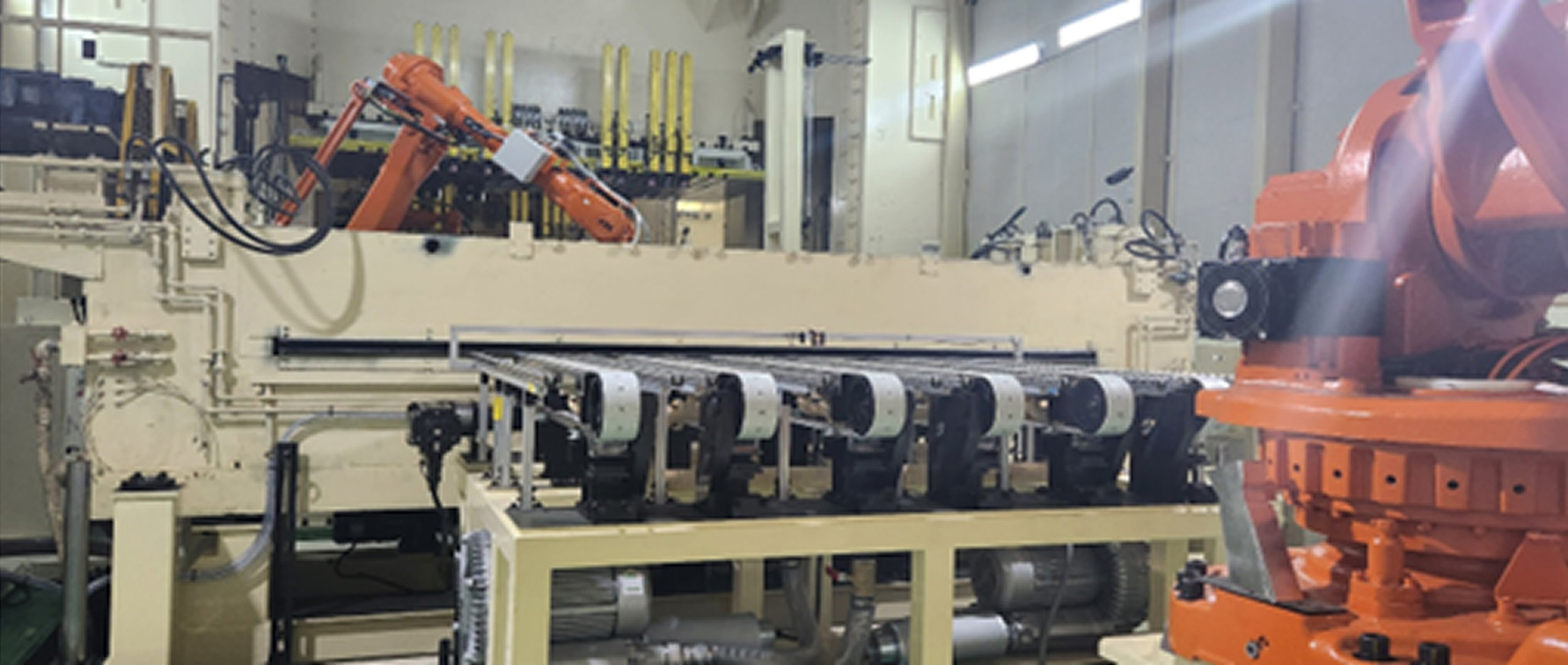

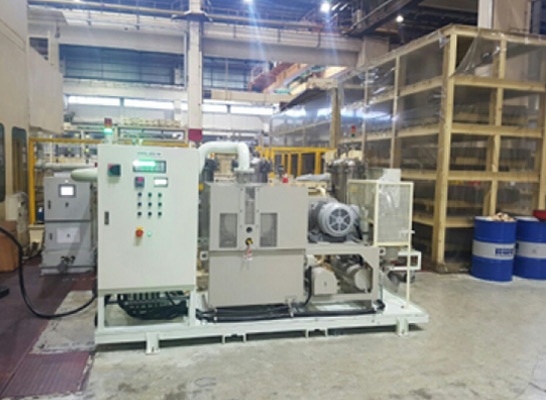

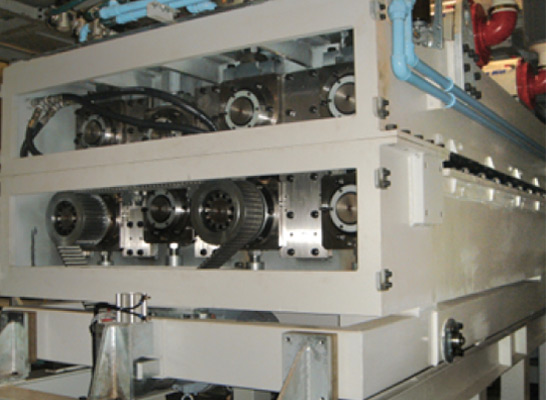

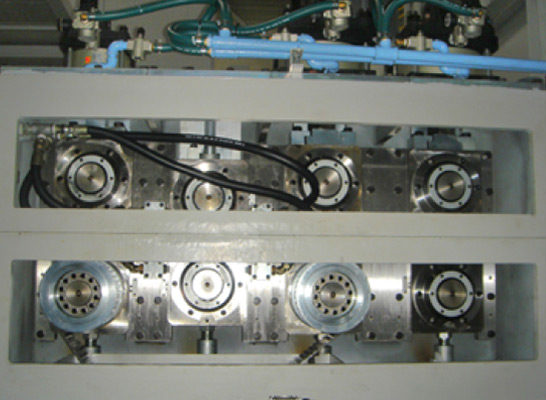

Washing Unit & Destacker for Automotive with Vacuum Roll System
設備種類
-
Wet Type
- 洗浄油を使用して洗浄する方式で、製品表面の油分や異物除去に高い効果があります。Brush Roll、不織布 Wringer Roll、Vacuum Roll を適用し、製品表面の残留油量を適切に調整することで、Press 作業性の向上に寄与します。
-
Dry Type
- Brush(Belt or Roll Type)と 空気(Air Blower & Suction) を用いて異物を除去する方式で、Wet Type に比べシンプルな構造を特徴とします。
-
Hybrid Type
- Wet/Dry 双方の利点を組み合わせ、異物除去性能を最適化した方式です。Press ラインの要件に応じてカスタム適用が可能で、さまざまな生産環境に対応します。

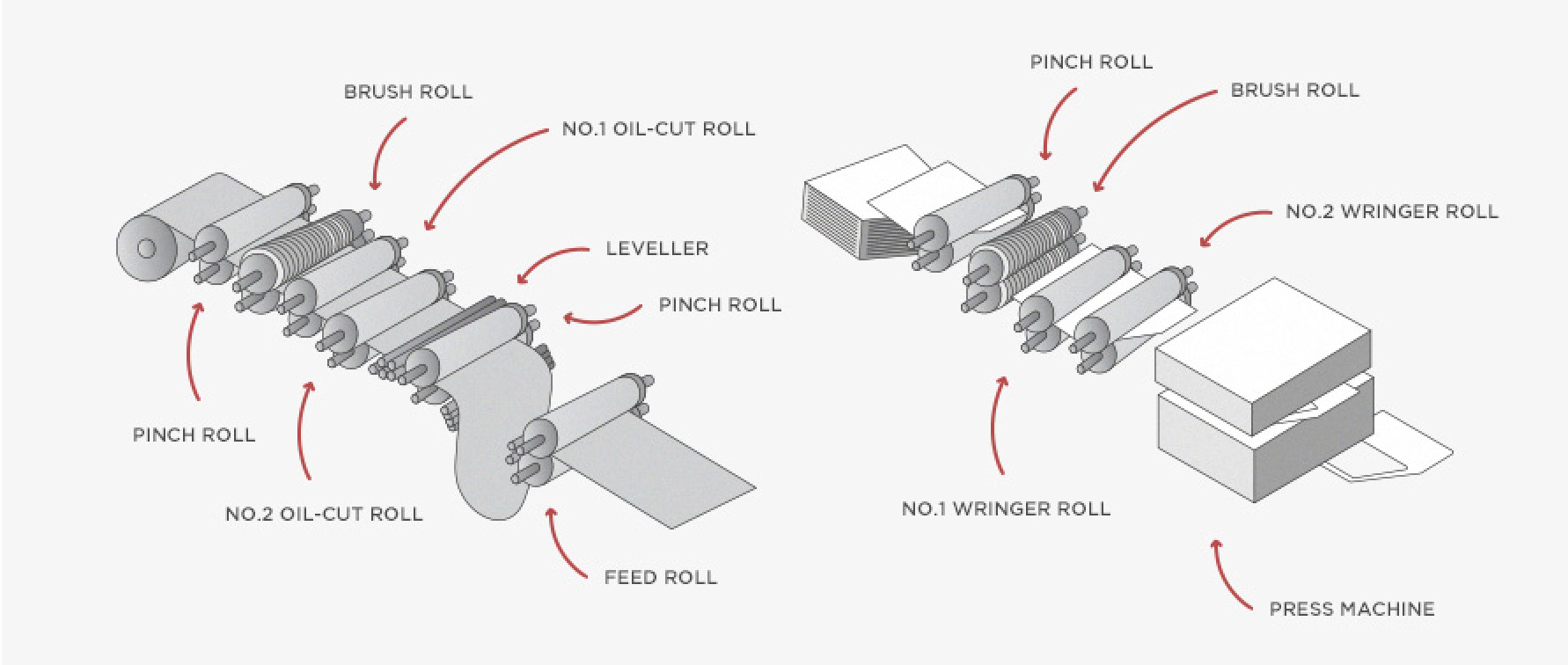

設備構成（Wet Washing Unit）
-

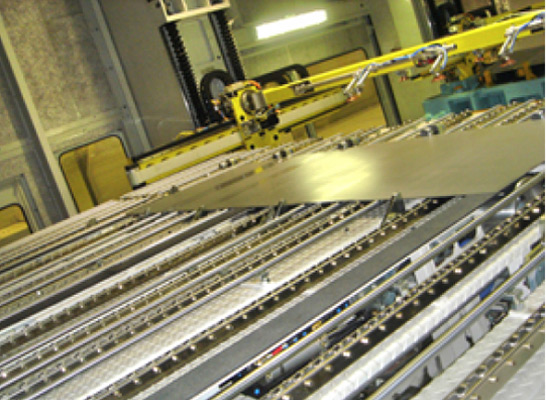

入・出口 Conveyor
- ブランク材またはコイルの搬送および洗浄前後の素材整列
-
Spray Nozzle
- 洗浄油を噴射し、製品表面を洗浄
-
Brush Roll
- ブランク材またはコイル表面の物理的洗浄を担当
-

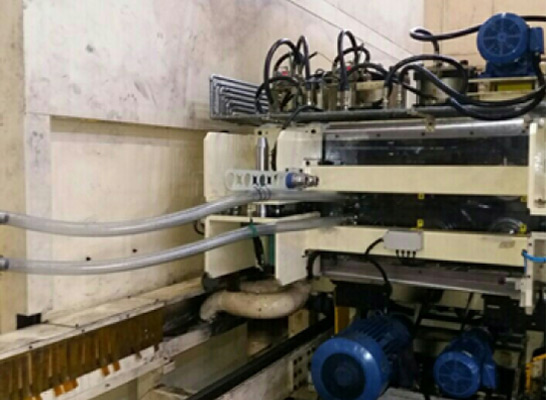

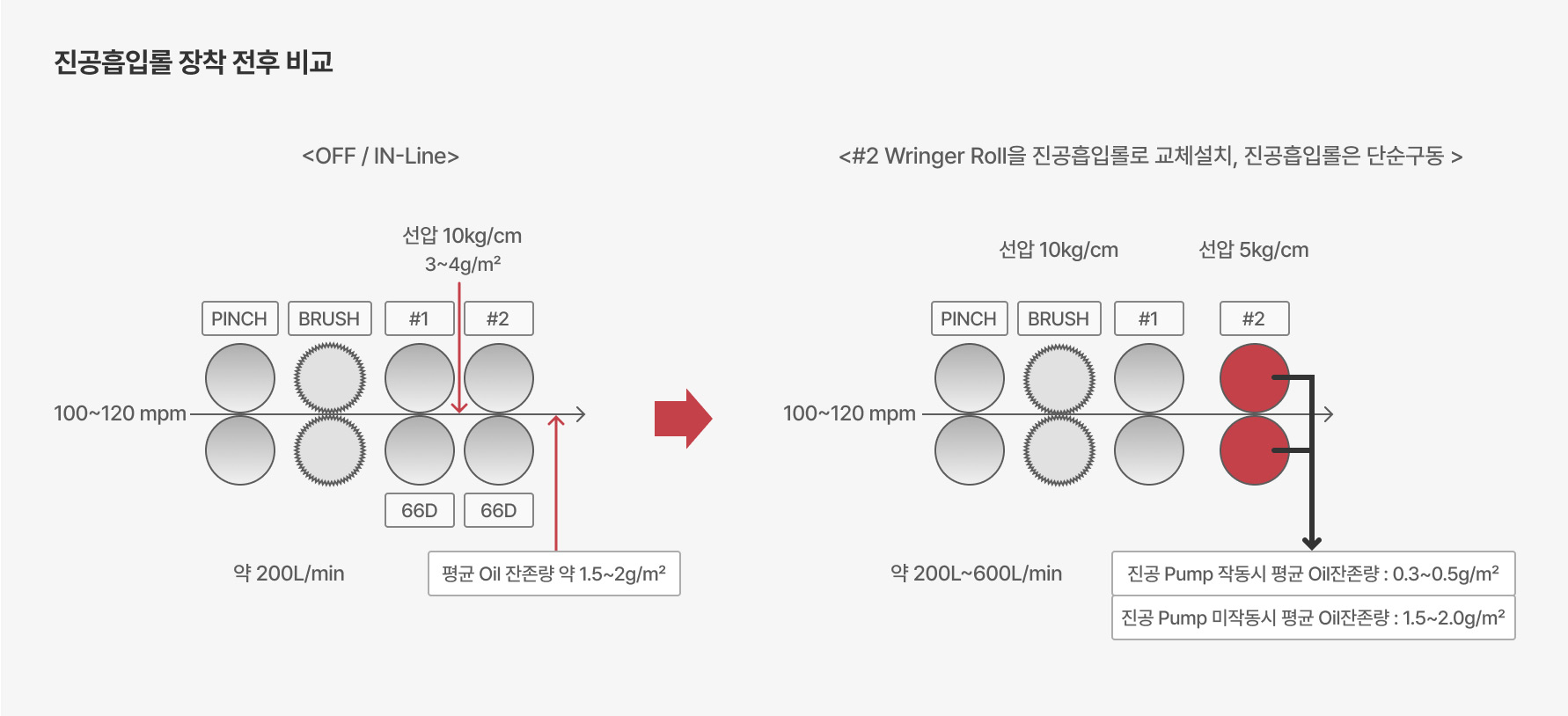

Wringer Roll, Vacuum Roll
- 現場条件に合わせ、製品表面の残留 Oil Cutting および Suction を実施
-
Filter・循環システム
- 洗浄油の濾過および再利用を担当
-
Control Panel
- Washing Unit 全体の運転制御を行うシステム
適用分野および仕様
- 輸送コストの削減 : Brush シャフトの移動が不要で、Brush Roll 出荷・納品時に発生する輸送コストと時間を削減できます。

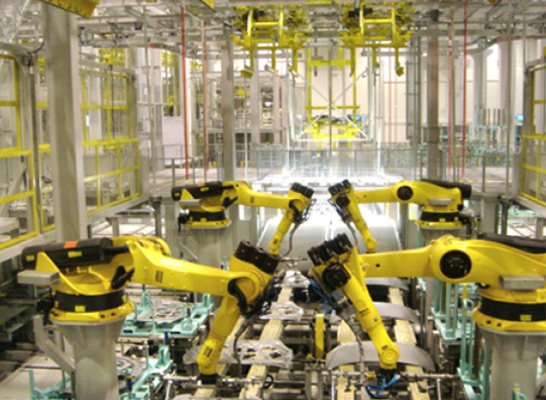

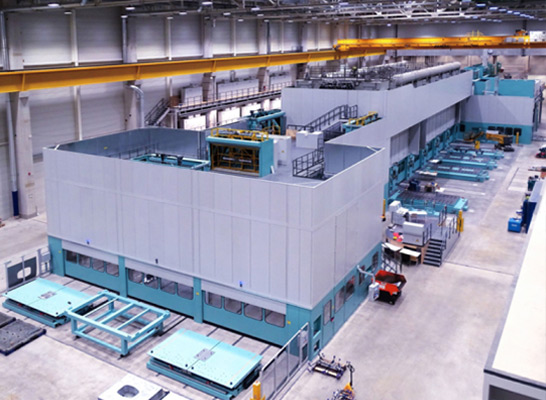

- 自動車プレス: Washing Unit / Blanking Line
- 生産速度: Max 15 SPM
- 適用素材: Steel, Aluminum, TWB
- 素材サイズ: Max. 4,300mm x 2,000mm / Min. 800mm x 500mm
供給実績
-
完成車メーカーおよび Vendor 企業
- 現代自動車 蔚山工場、牙山工場
- ルノーコリア
- (株)ホウォンオート 平沢工場、光州工場、トルコ工場
- (株)シニョン
自動車分野
- 完成車メーカーの Washing Unit 內で使用される Non-Tex Roll（Pinch Roll、Wringer Roll、Feeder Roll）
- 日本 Toho Yogyo 社との技術提携による OW90H 不織布原反を採用
